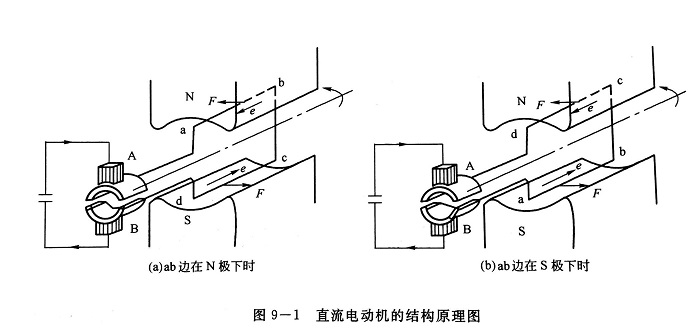

圖9-1是直流電動機(direct current motor)的結構原理圖。圖中N極和S極是一對固定不動的磁極,用以產生所需要的磁場。 除容量很小的電動機是用永久磁鐵做成磁極外,對于容量較大一些的電動機,磁場都是由直流勵磁電流通過繞在磁極鐵心上的勵磁繞組產生。為了使圖面清晰起見,圖中只畫出了磁極的鐵心,沒有畫出勵磁繞組。在N極和S極之間有一個可以繞軸旋轉的繞組,直流電動機的這一部分稱為電樞。 實際電動機中的電樞繞組嵌放在鐵心槽內,電樞繞組中的電流稱為電樞電流,圖中只畫出了代表電樞繞組的一個線圈,沒有畫出電樞鐵心。線圈兩端分別與兩個彼此絕緣而且與線圈同軸旋轉的銅片連接,銅片上又各壓著一個固定不動的電刷。

如圖9-1所示那樣將電樞繞組通過電刷接到直流電源上,繞組的轉軸與機械負載相連,這時便有電流從電源的正極流出,經電刷A流人電樞繞組,然后經電刷B流回電源的負極。在圖9-1(a)所示位置上,線圈的ab邊在N極下,cd邊在S極下,電樞繞組中的電流沿著a一b-+c-d的方向流動。電樞電流與磁場相互作用產生電磁力F,其方向可用左手定則來判斷。這一對電磁力所形成的電磁轉矩使電動機逆時針?lè )较蛐D。麗尋遜佩餐潛習當電樞繞組的ab邊轉到了 S極下,cd邊轉到了 N極下,如果線圈中電流的方向仍然不變,那么作用在這兩個線圈邊上的電磁力和電磁轉矩的方向就會(huì )與原來的方向相反,電動機便無法旋轉。為此,必須改變電樞繞組中電流的方向,這一任務由連接在線圈兩端的銅片和電刷來完成。從圖9-1(b)中可以看到,由于原來與電刷A相接觸的線圈a端的銅片現在已改成與電刷B接觸,而原來與電刷B相接觸的線圈d端的鋼片現在已改成與電刷A接觸,因而電樞繞組中的電流變成沿d一c一b-a的方向流動。利用左手定則判斷出:電磁力及電磁轉矩仍然使電動機逆時針旋轉。

由此可見,在直流電動機中,為了產生方向始終如一的電磁轉矩,外部電路中的直流電流必須改變成電動機內部的交流電流,這一過程稱為電流的換向。換向用的銅片稱為換向片?；ハ嘟^緣的換向片組合的總體稱為換向器。

在電磁轉矩的作用下,電動機拖動生產機械沿著與電磁轉矩相同的方向旋轉時,電動機向負載輸出機械功率。 與此同時,由于電樞繞組旋轉,線圈ab和cd邊切割磁場線產生了感應電動勢。根據右手定則,其方向與電樞電流的方向相反,故稱反電動勢。 電源只有克服這一反電動熱才能向電動機輸出電流。因此,電動機向機械負載輸出機械功率的同時,電源卻向電動機輸出電功率?？梢?jiàn),在這種情況下,電動機起看將電能轉換成機械能的作用,也就是說,電動機作為電動機運行。
