石油鉆采領域直流傳動柜SCR驅動系統通常由三個，四個或五個SCR柜組成，具體取決于鉆機的型號。 這些裝置可以安裝在SCR電力控制室中，以實現陸地鉆井作業所需的便攜性。 一些海上平臺將SCR驅動器安裝在控制室或將SCR驅動器一組組合安裝在鉆井平臺中。

直流傳動柜（SCR柜）主要器件為：用于控制母線上交流輸入的交流斷路器；三相晶閘管整流橋；晶閘管控制模塊及相關元件；交流和直流母線；電壓表和電流表面板；晶閘管整流橋散熱風機；直流輸出接觸器。

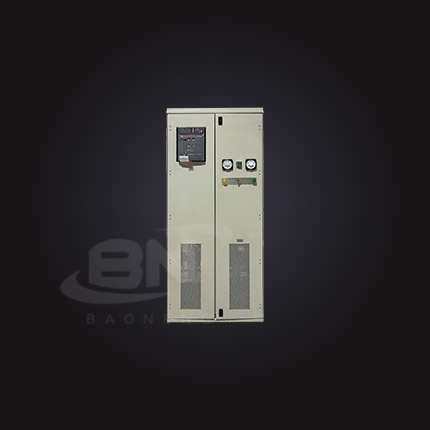

1400型SCR柜設計為前門可維護系統，最大限度地減少了SCR系統所需的空間。該系統設計側重于簡單的操作，可靠性，卓越的性能和易維護性。

該系統配備以下內容：

? 1600AF固定式塑殼開關，帶紫外跳閘和輔助觸點

? 電流表0-2000ADC

? 電壓表0-1000VDC

? SCR，ON“指示燈

? 6脈沖，1800ADC，750VDC垂直風冷SCR橋。 每個橋的SCR由兩個600A SCR保險絲保護。 在每對保險絲上都有一個微動開關，以指示保險絲已打開。 該開關還使SCR橋脫機。

西安寶能工貿有限公司多年從事石油鉆采電氣設備的集成、研發和主機配套，是集自動化工程和商貿于一體的高科技實體。公司經營石油電動鉆機電控系統集成及專用電氣器件，技術體系涉及ROSS HILL（羅斯海爾1400型電傳動系統）、NATIONAL OILWELL、IPS和國內各廠家的石油鉆機電氣控制系統。18161910062
